Кабель АВКШв-ХЛ до 3 кВ
Ответим в течение 10 минут!

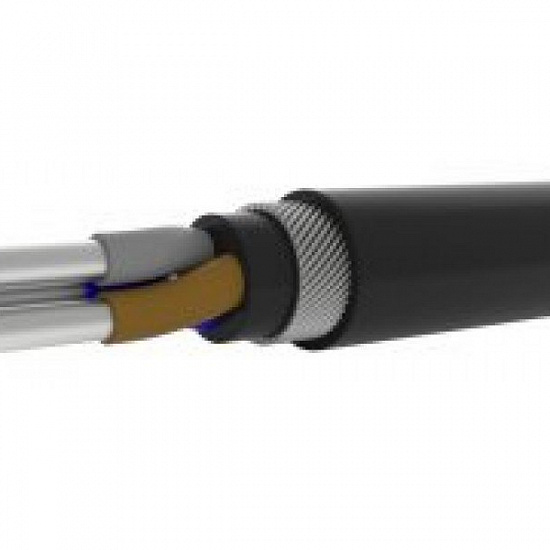

Конструкция
1. Токопроводящая жила – алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция – из поливинилxлоридного пластиката повышенной холодостойкости. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено-желтой расцветки).
3. Скрутка – изолированные жилы многожильных кабелей скручены в сердечник.
4. Внутренняя оболочка – из поливинилхлоридного пластиката.
5. Броня — из стальных оцинкованных проволок.
6. Оболочка (защитный шланг) – из поливинилхлоридного пластиката повышенной холодостойкости.
Характеристики
Вид климатического исполнения ХЛ, категорий размещения 1 и 5 по ГОСТ 15150.
Диапазон температур эксплуатации: от -60 °С до 50 °С.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре: не ниже -15 °С.
Допустимый радиус изгиба кабелей при прокладке: не менее 7,5 наружных диаметров.
Допустимые усилия тяжения кабелей по трассе прокладки не должны превышать: 30 H/мм2 сечения жилы.
Длительно допустимая температура нагрева жил кабелей при эксплуатации: не более 70 °С.
Максимально допустимая температура нагрева жил при токах короткого замыкания (второе значение для кабелей с токопроводящими жилами сечением более 300 мм2): не более 160 (140) °С.
Продолжительность короткого замыкания не должна превышать: 5 с.
Допустимая температура нагрева жил кабелей в режиме перегрузки: не более 90 °С.
Предельная температура нагрева жил по условиям не возгорания при коротком замыкании: не более 350 °С.
Строительная длина кабелей устанавливается при заказе.
Срок службы: 30 лет с даты изготовления кабелей.
Гарантийный срок эксплуатации: 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
Срок хранения:
на открытых площадках: не более 2 лет,
под навесом: не более 5 лет,
в закрытых помещениях: не более 10 лет.
Вес и Диаметр
| Наименование | Характеристика | Вес | Диаметр |
|---|---|---|---|
| АВКШв-ХЛ 2х16ок(N)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) | Электрокабель | 795.808 | 20.76 |
| АВКШв-ХЛ 2х25ок(N)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) | Электрокабель | 1168.985 | 24.9 |
| АВКШв-ХЛ 2х35ок(N)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) | Электрокабель | 1323.327 | 26.84 |
| АВКШв-ХЛ 2х50мк(N)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) | Электрокабель | 1680.661 | 30.5 |
| АВКШв-ХЛ 3х10ок-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) | Электрокабель | 997.157 | 21.08 |
| АВКШв-ХЛ 3х10ок(N,PE)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) | Электрокабель | 723.08 | 19.71 |
| АВКШв-ХЛ 3х16ок(N,PE)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) | Электрокабель | 978.201 | 22.41 |
| АВКШв-ХЛ 3х2,5ок(N,PE)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) | Электрокабель | 284.438 | 14.3 |
| АВКШв-ХЛ 3х25ок(N,PE)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) | Электрокабель | 1285.031 | 26.09 |
| АВКШв-ХЛ 3х35ок(N,PE)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) | Электрокабель | 1478.94 | 28.17 |
| АВКШв-ХЛ 3х4ок(N,PE)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) | Электрокабель | 546.622 | 17.09 |
| АВКШв-ХЛ 3х50мк(N,PE)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) | Электрокабель | 2110.929 | 32.91 |
| АВКШв-ХЛ 3х6ок(N,PE)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) | Электрокабель | 526.523 | 18.08 |
| АВКШв-ХЛ 3х70мс-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) | Электрокабель | 2165.717 | 33.09 |
| АВКШв-ХЛ 3х70мс(N,PE)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) | Электрокабель | 2165.707 | 33.09 |
| АВКШв-ХЛ 4х10ок(N)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) | Электрокабель | 925.585 | 21.83 |
| АВКШв-ХЛ 4х10ок(PE)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) | Электрокабель | 925.586 | 21.83 |
| АВКШв-ХЛ 4х120мс(N)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) | Электрокабель | 4452.473 | 47.32 |
