Кабель АВКШвнг(А) до 3 кВ
Ответим в течение 10 минут!

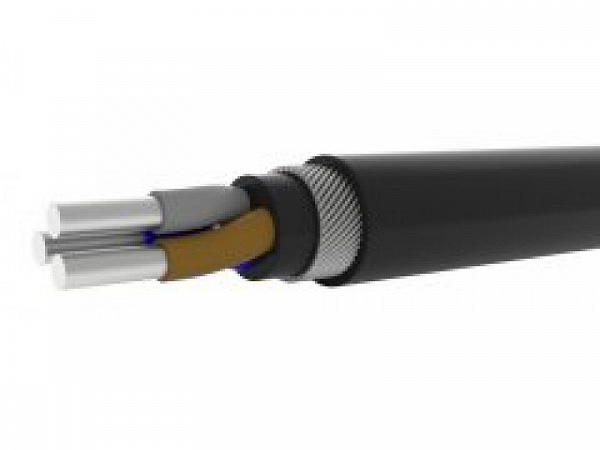

Конструкция
1. Токопроводящая жила – алюминиевая, однопроволочная, 1 класса по ГОСТ 22483.
2. Изоляция – из поливинилхлоридного пластиката (ПВХ).
3. Скрутка – изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил, цвет изоляции которых должен быть одинаковым. В обозначение марок кабелей, имеющих отличительную маркировку каждой жилы (цифровую или цветовую), добавляют букву "Ц".
4. Разделительный слой – из ПВХ пластиката пониженной горючести, в кабелях с заполнением разделительный слой наложен с заполнением промежутков между изолированными жилами.
5. Броня – из стальных оцинкованных проволок.
6. Оболочка (защитный шланг) – из поливинилхлоридного пластиката.
Характеристики
Виды климатического исполнения УХЛ и Т, категории размещения 1 и 5 по ГОСТ 15150.
Диапазон температур эксплуатации: от -50 °С до 50 °С.
Относительная влажность воздуха при температуре 35 °С: 98 %.
Кабель устойчив к монтажным изгибам.
Радиус изгиба бронированных кабелей при прокладке и монтаже без предварительного подогрева при
температуре окружающей среды не ниже -7 °С - не менее 10-ти диаметров.
Кабель не распространяет горение при групповой прокладке по категории А.
Номинальная толщина изоляции для жил сечением: 0,75 – 2,5 мм2 - 0,6 мм, 4 – 6 мм2 - 0,7 мм, 10 мм2 - 0,9 мм.
Электрическое сопротивление изоляции жил при температуре 20 °С сечением: 0,75 – 1,5 мм2 - не менее 10 МОмхкм, 2,5 – 4,0 мм2 - не менее 9 МОмхкм, 6 мм2 - не менее 6 МОмхкм.
Длительно допустимая температура нагрева жил при эксплуатации: 70 °С.
Строительные длины кабелей оговариваются при заказе.
Срок службы: не менее 30 лет.
Гарантийный срок эксплуатации: 3 года со дня ввода кабелей в эксплуатацию.
Вес и Диаметр
Наименование Характеристика Вес Диаметр АВКШвнг(А) 2х16ок(N)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) Электрокабель 873.454 21.36 АВКШвнг(А) 2х25ок(N)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) Электрокабель 1271.531 25.5 АВКШвнг(А) 3х16ок-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) Электрокабель 1055.817 23.01 АВКШвнг(А) 3х16ок(N,PE)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) Электрокабель 1038.651 22.61 АВКШвнг(А) 3х25ок-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) Электрокабель 1386.184 26.69 АВКШвнг(А) 3х25ок(N,PE)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) Электрокабель 1365.209 26.29 АВКШвнг(А) 3х35ок-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) Электрокабель 1676.843 29.13 АВКШвнг(А) 3х50мк(N,PE)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) Электрокабель 2247.388 33.51 АВКШвнг(А) 3х6ок(N,PE)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) Электрокабель 673.28 18.68 АВКШвнг(А) 3х70мс-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) Электрокабель 2271.395 33.69 АВКШвнг(А) 3х70мс(N,PE)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) Электрокабель 2271.4 33.69 АВКШвнг(А) 4х120мс(N)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) Электрокабель 4487.697 47.52 АВКШвнг(А) 4х16ок(N)-0,66 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) Электрокабель 1193.388 24.55 АВКШвнг(А) 4х16ок(N)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) Электрокабель 1211.617 24.63 АВКШвнг(А) 4х16ок(PE)-0,66 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) Электрокабель 1193.389 24.55 АВКШвнг(А) 4х16ок(PE)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) Электрокабель 1231.333 25.03 АВКШвнг(А) 4х185мс(N)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) Электрокабель 6147.226 56.36 АВКШвнг(А) 4х185мс(PE)-1 кВ ТУ 16.К73.079-2007 (ГОСТ 31996-2012) Электрокабель 6147.239 56.36
