КММ

ОПИСАНИЕ

Кабель микрофонный, экранированный, применяется для подключения микрофонов и монтажа микрофонных линий.
КММ — кабель микрофонный малогабаритный с медными жилами, с полиолефиновой изоляцией, в общем экране, в виде оплетки из медных проволок, в оболочке из ПВХ пластиката.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Климатическое исполнение  УХЛ, ХЛ и Т категории размещения 3, 4 по ГОСТ 15150-69.
Диапазон температур эксплуатации от минус 40 °С до +60 °С для исполнения «УХЛ»; от минус 10 °С до +60 °С для исполнения «Т».
Относительная влажность воздуха при температуре +25 °С до 98 % для исполнения «УХЛ» и +35 °С до 98 % для исполнения «Т».
Радиус изгиба при прокладке и монтаже при температуре не ниже минус 10 °С - не менее 10 диаметров кабеля. Количество изгибов не более 50. Кабели стойки к изгибам на угол ± 90° вокруг цилиндра радиусом - не менее 5 наружных диаметров.

Наименование параметра	КММ сечением 0,12 мм2	КММ сечением 0,35 мм2
Эл. сопротивление жилы на длине 1 км, Ом, не более	165,3	57
Эл. сопротивление изоляции на длине 1 км, МОм, не менее при +20°С	2000	500
Эл. сопротивление изоляции на длине 1 км, МОм, не менее при +60°	20	5
Эл. емкость на длине 1 м, пФ, не более: рабочей пары жилы	65120	75160

Кабели стойки к солнечному излучению и соляному туману. Кабели в исполнении «Т» стойки к воздействию плесневых грибов.
Строительная длина не менее 100 м.
Гарантийный срок эксплуатации 2 года со дня ввода кабеля в эксплуатацию.
Средний срок службы кабелей 8 лет, при соблюдении условий транспортирования, хранения , монтажа и эксплуатации.

МАРКОРАЗМЕРЫ

1 ×0,12
2 ×0,12
3 ×0,12
4 ×0,12
5 ×0,12
7 ×0,12
9 ×0,12
11 ×0,12
12×0,12
2 ×0,35
3 ×0,35
4 ×0,35
5 ×0,35
7 ×0,35
9 ×0,35
11 ×0,35

КОНСТРУКЦИЯ

1. Токопроводящая жила - медная многопроволочная;
2. Изоляция - полиолефин;

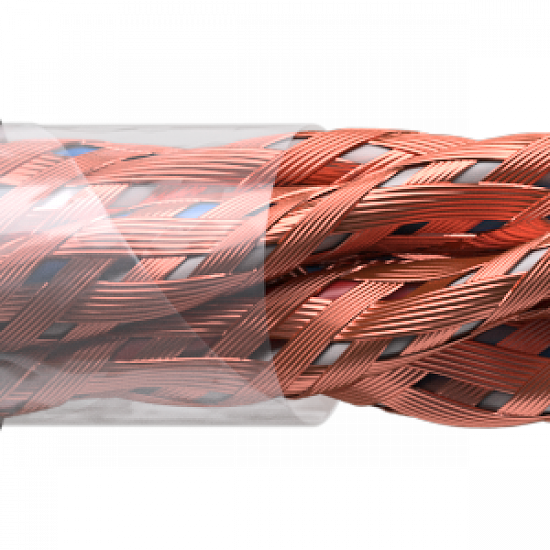

3. Экран - оплетка из медных проволок;
4. Оболочка - поливинилхлоридный пластикат.
5. Для кабелей, предназначенных для эксплуатации в районах с тропическим климатом, к марке добавляют через дефис индекс «Т» (КММ-Т).
6. В обозначении марок кабелей, имеющих отличительную маркировку каждой жилы, добавляют букву «ц» (КММц)
